RPR220的电路图应用

jinesc7年前 (2013-04-19)电子电路3855

 搭棚电路:

LM393来自德赛电池充电器, 实在没本事拆下 就这样用了 , 不过也好总算也是成功了

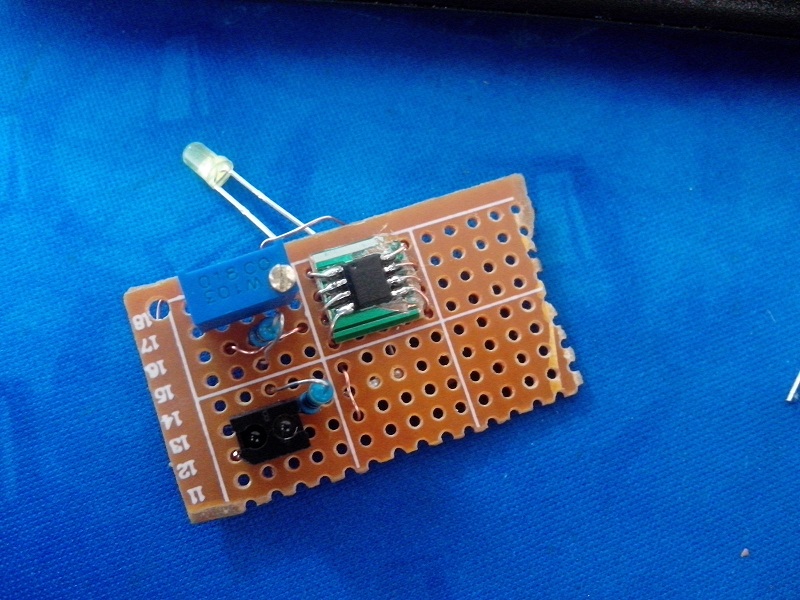

电路图正面

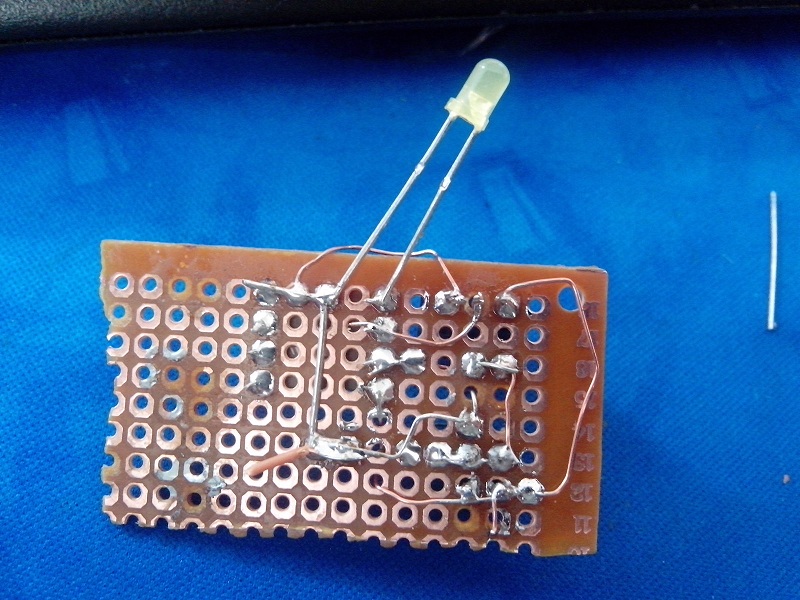

电路图背面

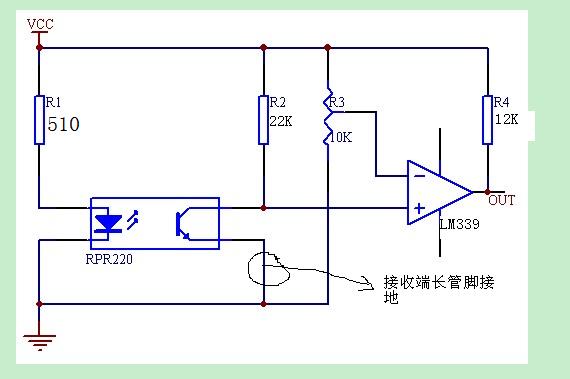

电路图转自百度

电阻经过多次试验后的最终值: R1:510   R2:22k   R4:12k    R3用的是精密可调高电位器  三角形为LM339  RPR220蓝色灯为发送红色灯为接收 注意接收端是长引脚接地……
