30
2015
01

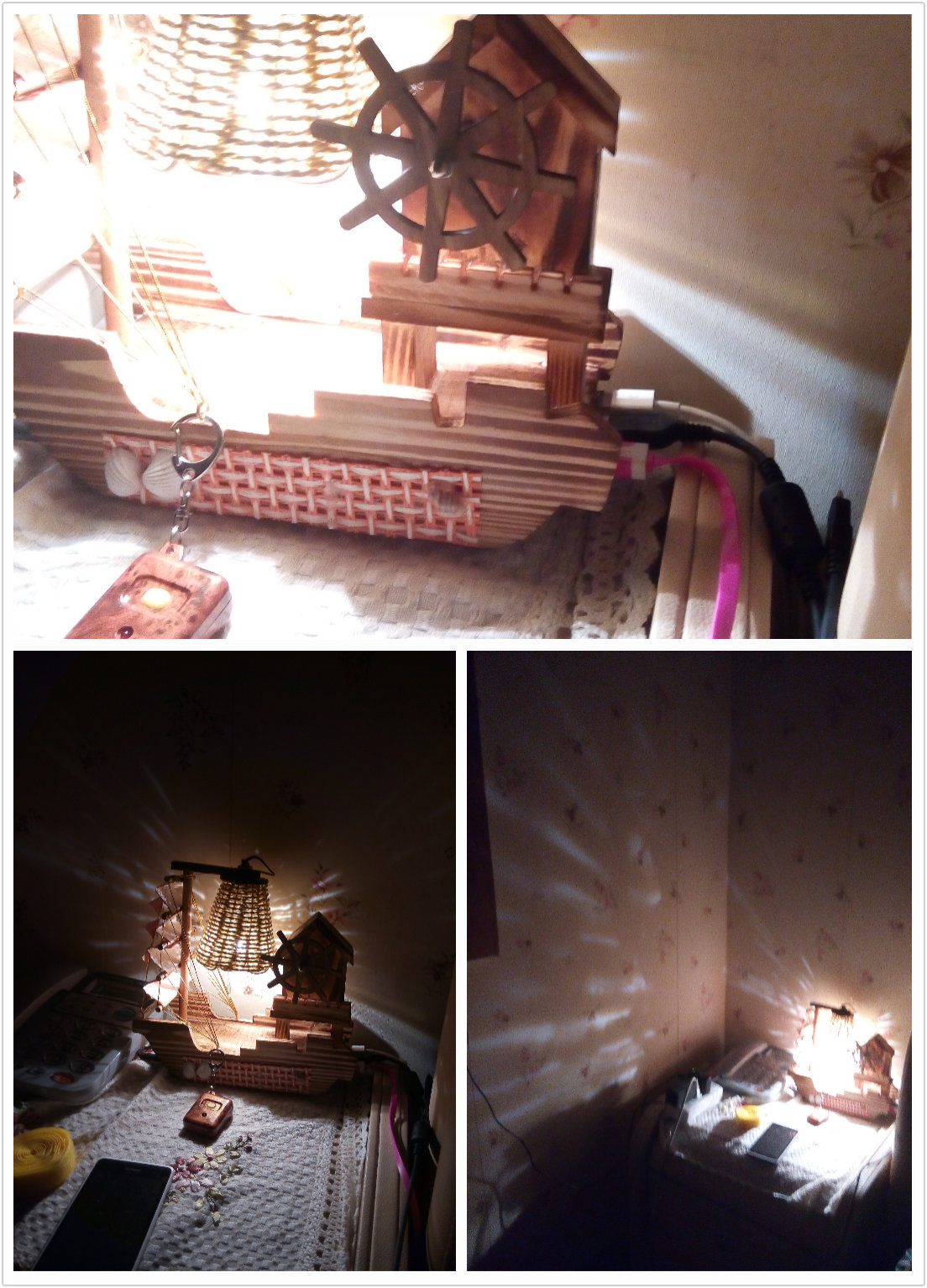

DIY的作品:田园风的一个小台灯

前几日淘宝上弄了个木质复古帆船台灯  看看还不错 不过原来是用白炽灯的 , 正好手头有一些配件 于是就做了下改造

11
2014
07

一个简易的太阳能小夜灯



电路图见下面  取材简单 白天充电 不亮灯 晚上亮灯   如有需要 可以加个开关

简化了一下电路  去掉了一个三极管 只用一个9012

11
2013
12

7815构成的恒流源.

图为7815构成的恒流源.
负载电阻可调

03
2013
09

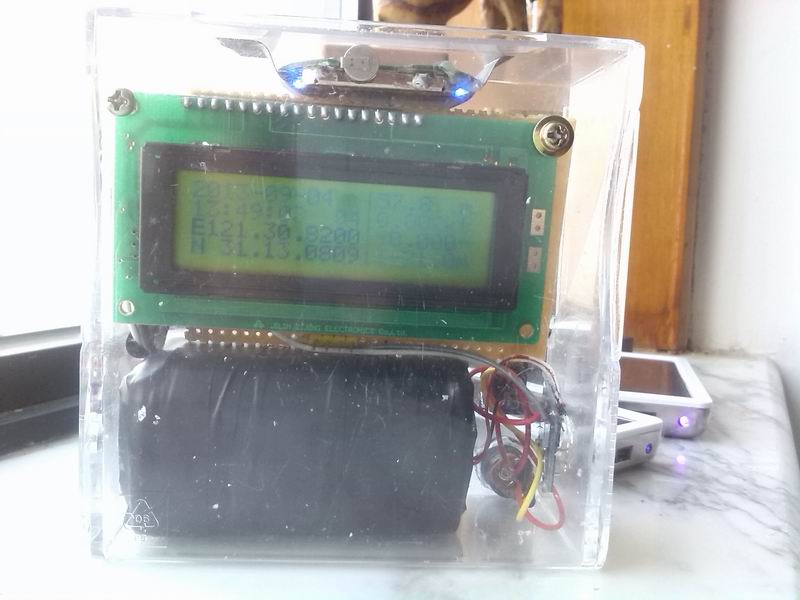

闲置多日的12232+51+gps的简单测试

差不多有大半年前   弄了几块12232来用 没有字库  3块一个 应该算很便宜了吧
以前一直没有去折腾驱动, 前一阵子上网溜达 看到有驱动  一看居然还是在数码之家里发表了
于是下载下来看了看  原驱动用的是16*8的字库 能显示2行字符
那怎么行, 要2行字符我就去用1602去了
自己改了下 改成了显示6*8 这样就可以显示4行 20个字符   这下子比1602强多了
找出以前闲置的GPS模块 焊了个板子玩一下  折腾了2天 东抄一点 西抄一点 就折腾出这么一个玩意来了

05
2013
07

9.9包邮的投射灯改成充电便携锂电池灯



这次充分利用了这个外壳, 改造的, 尽可能的不增加体积
当然由于手艺问题 这个灯改造后失去了防水功能 当然 如果适当的对打孔部分进行密封 应该也可以的
先说一下原理了,
拆除了内置的恒流源
4节德赛电池 2并2串 组成8.4V电池 利用升压板将8.4V升到25-35V左右



31
2013
05

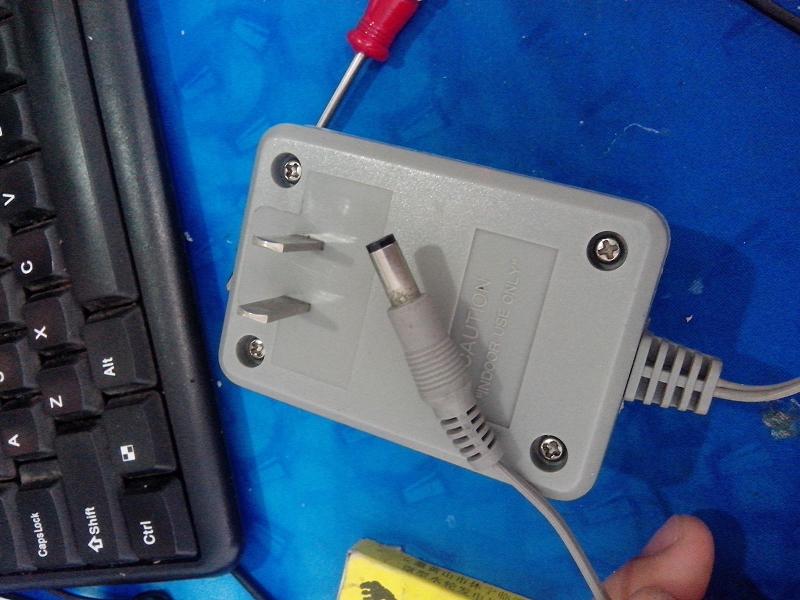

改造了一个变压器+3R33的可调电源

 昨天在箱子里面翻 看到了一个闲置变压器好像是ISDN适配器上的变压器 测了一下 大概输出15-18V左右 交流电
打开一看 , 体积挺大的 , 也挺重的  内部改造空间也挺大
手中闲置的3R33挺多的  顺便做成可调了
改造过程没有拍照 直接上成品了


21
2013
05

适合新手DIY的呼吸灯制作实例(ZT)



基于555的呼吸灯电路图


07
2013
05

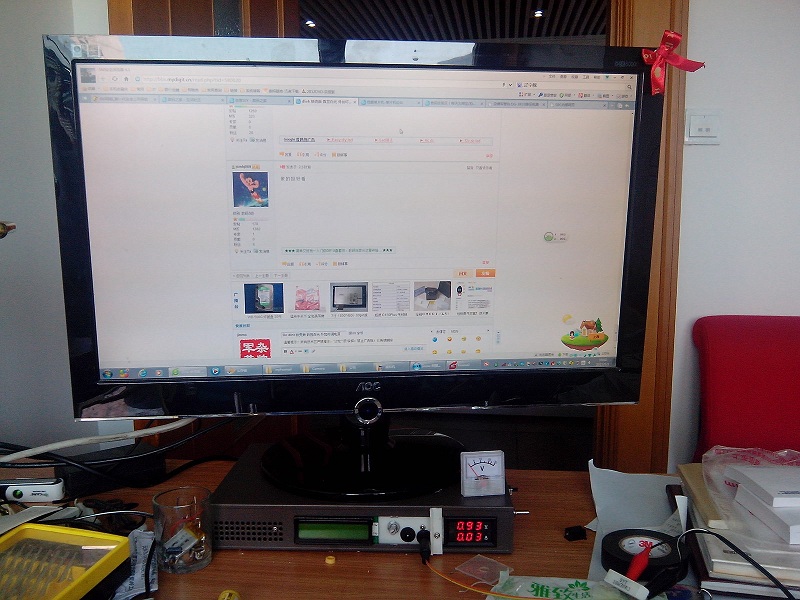

D-LINK 版 铁壳 数显白光 外加可调电源

 白光电烙铁白光是日本HAKKO公司,专业生产电烙铁,在无锡有生产公司;白光电烙铁就是白光公司生产的电烙铁。目前市场上有进口白光电烙铁,国产白光电烙铁和众多仿白光电烙铁;目前电烙铁已从普通电烙铁发展到调温电烙铁,到现在的数字可调恒温电烙铁。

24
2013
04

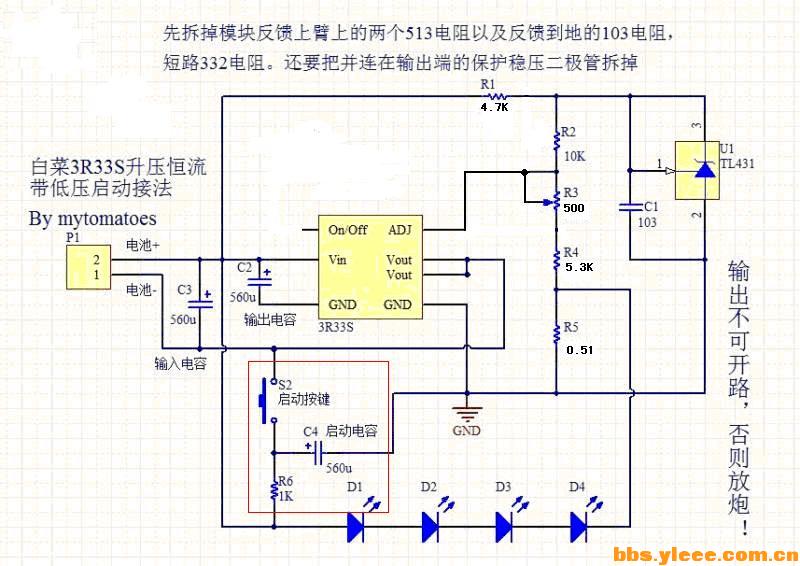

一个3R33恒流源电路(zt)







19
2013
04

RPR220的电路图应用

 搭棚电路:

LM393来自德赛电池充电器, 实在没本事拆下 就这样用了 , 不过也好总算也是成功了



电路图正面
