2013-05-07D-LINK 版 铁壳 数显白光 外加可调电源

 白光电烙铁白光是日本HAKKO公司,专业生产电烙铁,在无锡有生产公司;白光电烙铁就是白光公司生产的电烙铁。目前市场上有进口白光电烙铁,国产白光电烙铁和众多仿白光电烙铁;目前电烙铁已从普通电烙铁发展到调温电烙铁,到现在的数字可调恒温电烙铁。

前一阵子烧了下白光 , 发现这个东西用起来真好用, 于是就想起来弄个数显白光 玩玩, 正好手头上有闲置的3R33 顺便就弄了个可调电源了
外壳用的单位里坏掉的D-LINK 1024的路由器 宽度正好能放下1602屏的  以及我手头的电流电压表 稍微做了改动  手工较差 大家见谅
白光用的是网上买的套件, 因为手头有好几个闲置的1602屏

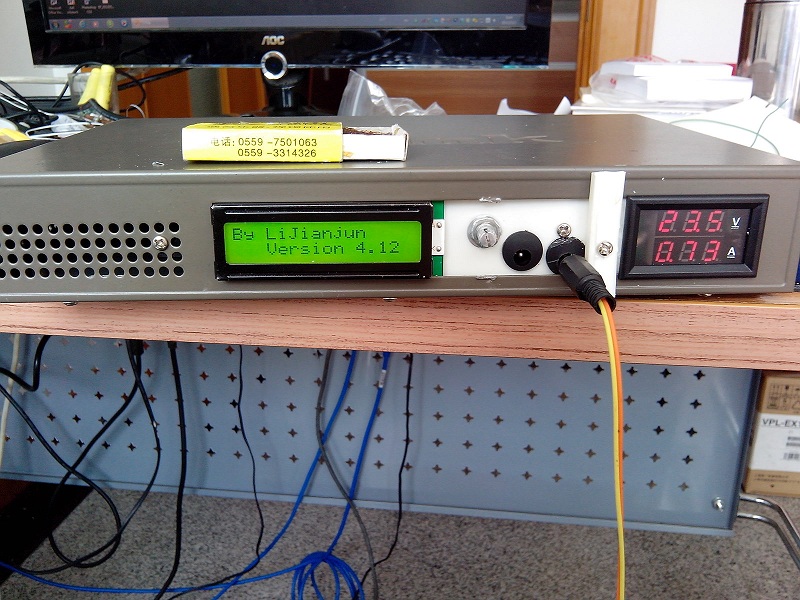

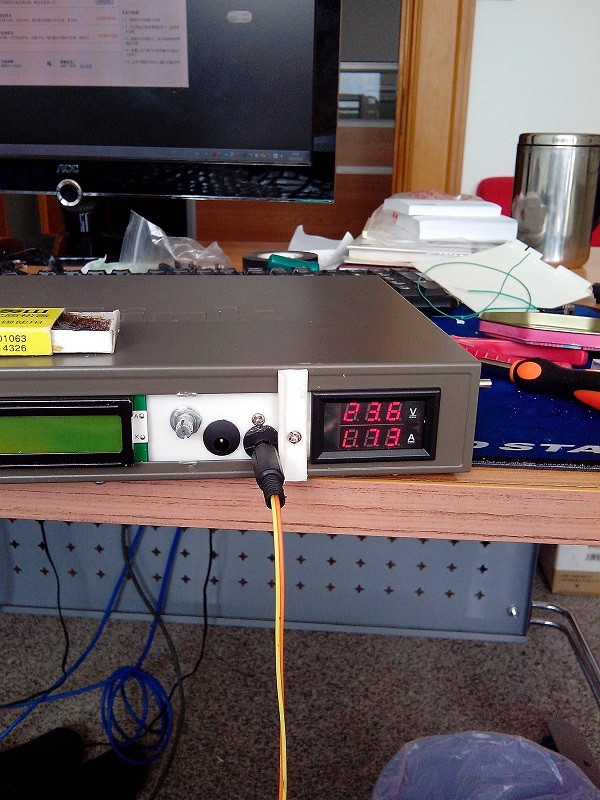

先发一个成品图:放在显示器下面正好

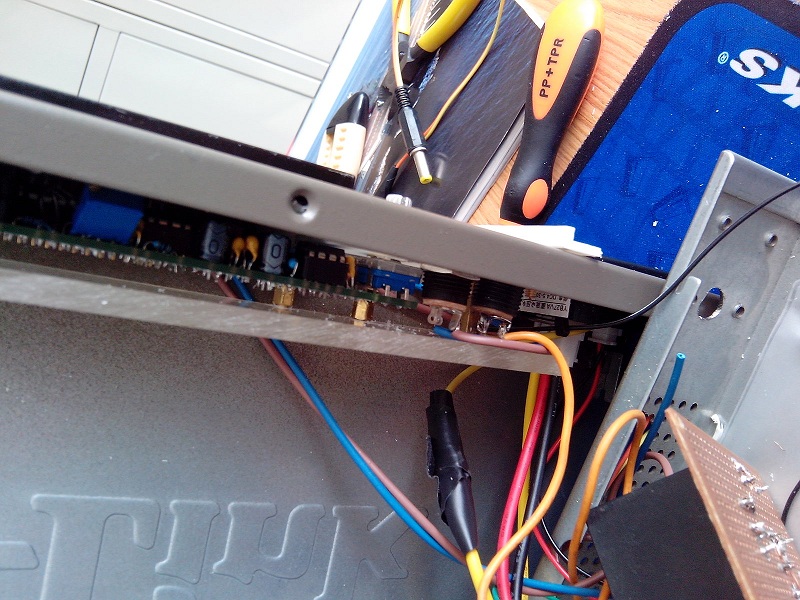

白光是网上买的套件自己焊接的

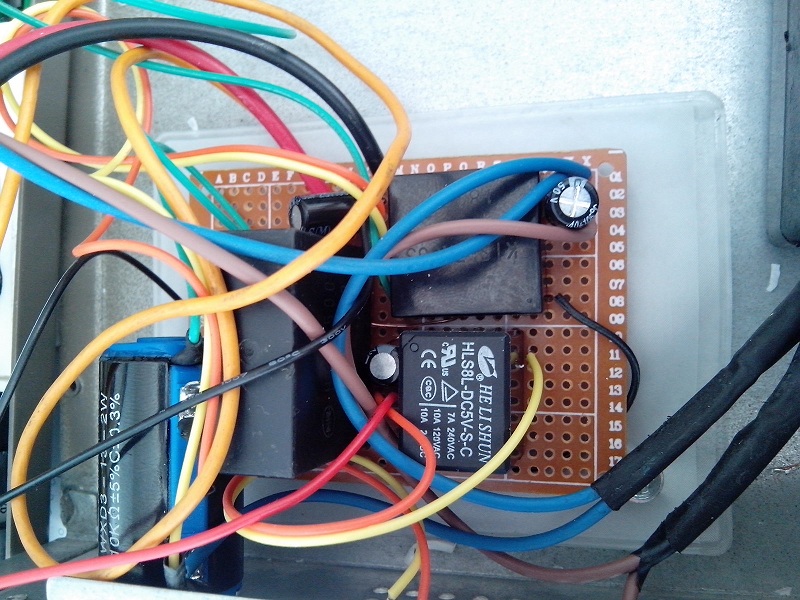

用了个继电器来控制T12的开光
这里面 用了个hks05003的DC-DC模块 转成5V的
一个3A的模块 只控制一个继电器 和电流电压表的供电  实在浪费啊 , 下次想点其他东西放进去玩一下
3r33做了可调电压输出 没做恒流 因为手头少几个东西
3R33 的控制端接在可调电源输出口了 这样没有插输出插头的时候3R33不工作
做好了 发现貌似有点多余 不接插头 连调压也不行了 算了 懒得改了

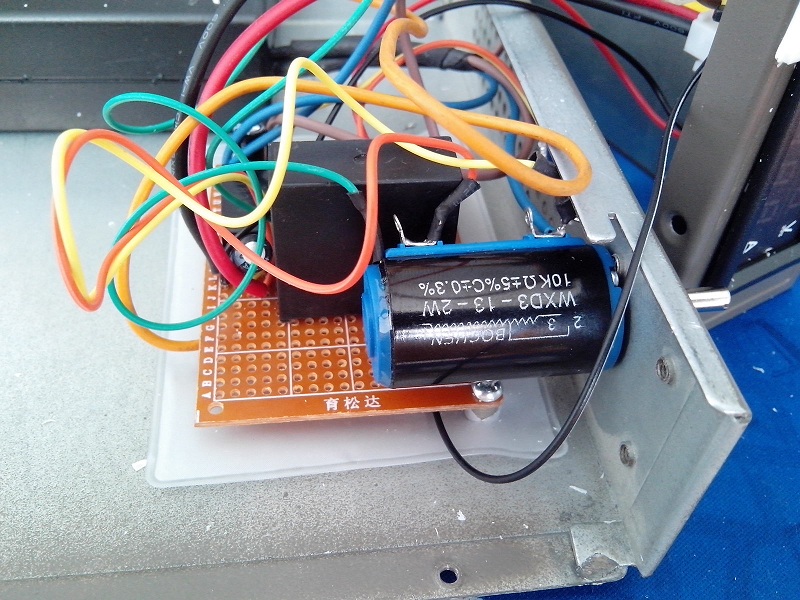

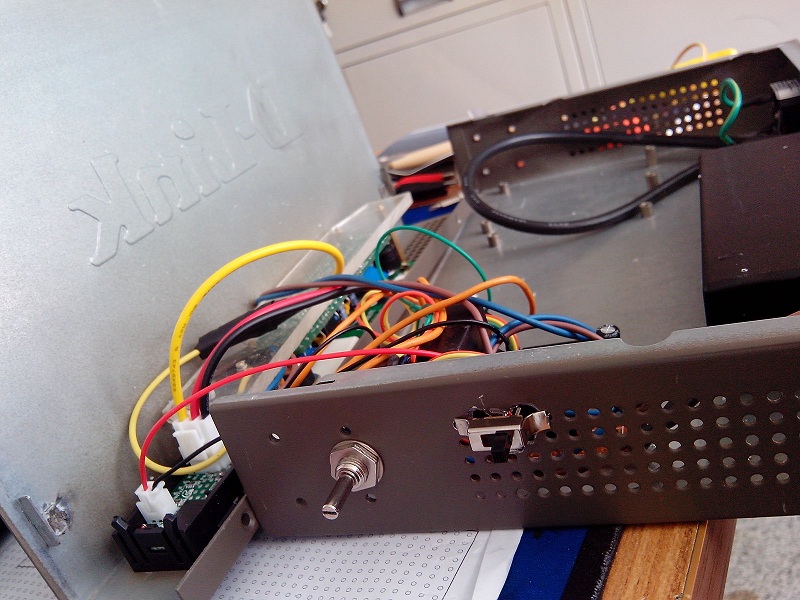

这里是电位器 和T12开关的位置 , 做得难看 凑合了


电源用的是 24V 3a  可调输出范围为0.93V-23V 左右,


此套DIY成本也不低
24V 3a电源 大概18左右
白光套件带运费 也要30多了
1602 是以前买的 当时也要10多块了
电流电压表 ,26块 不含运费 单独供电的 这样可以测量低电压
2个电源模块算便宜的了  板子上的东西 大概10块可以搞定了



电源用的是笔记本的24V 3a电源
