一个电压表 功率表 串口输出8路AD数据 提供VB6的上位机软件下载

 上位机下载地址:  http://d.jinesc.net/download/power.zip
基本界面如下 可以显示8路AD数据
绘制曲线和保存数据仅限 P1^6; 其中P1^5为基准电压

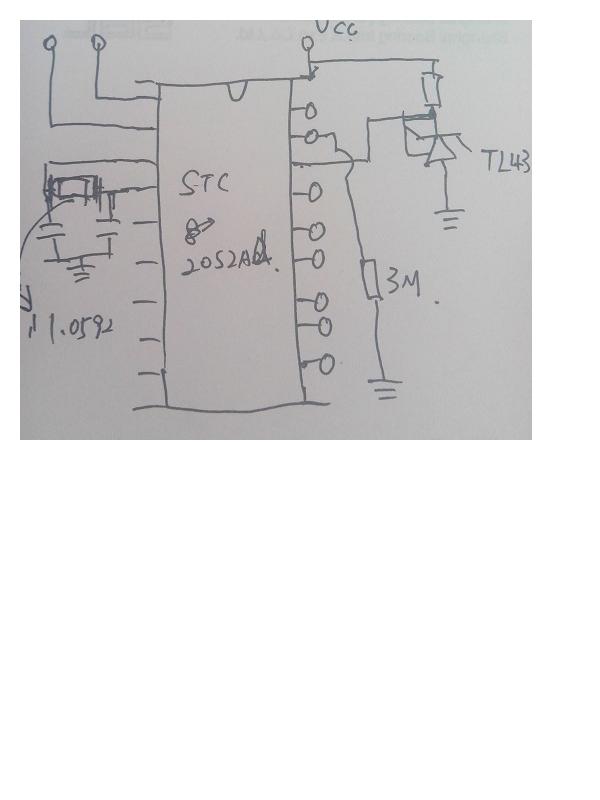

简单的电路图

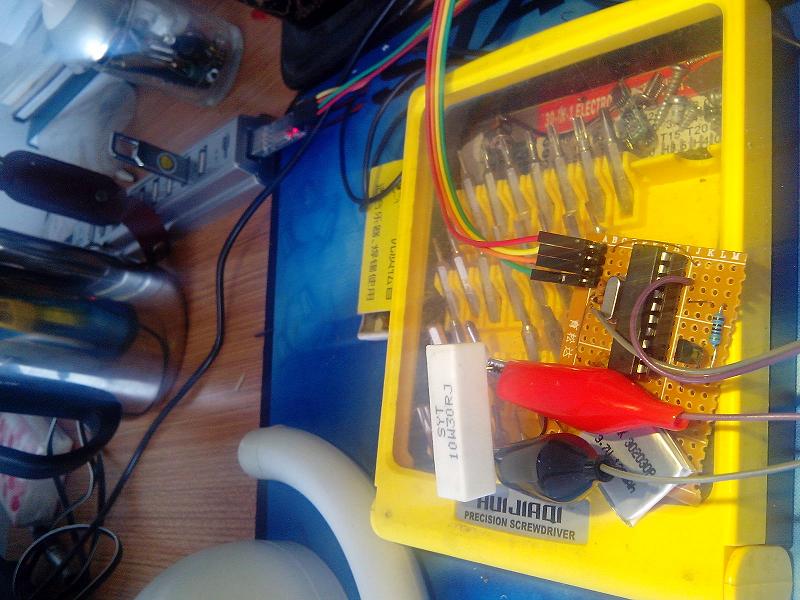

实物照片


单片机部分源代码:





#include <STC2052.H> //单片机头文件
#include <intrins.h> //51基本运算(包括_nop_空函数)
#include <string.h>
#define uchar unsigned char
#define uint unsigned int
//#define LEDBus P3
void send_char(unsigned char txd);
#define ON  1              //定义0为打开
#define OFF 0              //定义1为关闭
uint M,N;//若定义成uchar型就只能显示2.5V以下的数值
/*****************************************************************
函数名:毫秒级CPU延时函数
调  用:delay (?);
参  数:1~65535(参数不可为0)
返回值:无
结  果:占用CPU方式延时与参数数值相同的毫秒时间
备  注:应用于1T单片机时i<600,应用于12T单片机时i<125
/******************************************************************/
void delay(uint t)
{
uint i;               //定义变量
for(;t>0;t--)             //如果t大于0,t减1(外层循环)
  for(i=600;i>0;i--);         //i等于124,如果i大于0,i减1
}
/*******************************************************************
函数名:ADC初始化及8位A/D转换函数
返回值:8位的ADC数据
结  果:读出指定ADC接口的A/D转换值,并返回数值
备  注:适用于STC12C2052AD系列单片机(必须使用STC12C2052AD.h头文件)
*******************************************************************/
uchar Read (uchar CHA){
uchar AD_FIN=0; //存储A/D转换标志;若在函数外定义此变量则不能得到连续变化的模拟量的显示
/******以下为ADC初始化程序****************************/
    CHA &= 0x07;            //选择ADC的8个接口中的一个(0000 0111 清0高5位)
    ADC_CONTR = 0x60;  //ADC转换的速度(0XX0 0000 其中XX控制速度,请根据数据手册设置)
    _nop_();
    ADC_CONTR |= CHA;       //选择A/D当前通道
    _nop_();
    ADC_CONTR |= 0x80;      //启动A/D电源
    delay(1);            //使输入电压达到稳定(1ms即可?
/******以下为ADC执行程序****************************/
    ADC_CONTR |= 0x08;      //启动A/D转换(0000 1000 令ADCS = 1)
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    while (AD_FIN ==0){     //等待A/D转换结束
    AD_FIN = (ADC_CONTR & 0x10); //0001 0000测试A/D转换结束否
    }
    ADC_CONTR &= 0xE7;      //1111 0111 清ADC_FLAG位, 关闭A/D转换,
return (ADC_DATA);          //返回A/D转换结果(8位)
}
/******************************************************************
显示函数转换函数:
M=模拟量采样值,N=基准电压源采样值(本例为2.5V),R=模拟量输入值(待显示值)
N=256*2.5/Vcc;变形后得Vcc=256*2.5/N; 代入M=256*R/Vcc;得到M=R*N/2.5;变形后得R=M*2.5/N
1.105为输入端分压比。
******************************************************************/
//void transfer(void){
//M=Read(6);//P1.6口模拟量转换
//N=Read(5);//P1.5口2.5V基准电压源采样(转换)
//
//}

void UART_init (void)
{       //115200bps@11.0592MHz
EA = 1;
ES = 1;
PCON |= 0x80;  //使能波特率倍速位SMOD
SCON = 0x50;  //8位数据,可变波特率
AUXR |= 0x40;  //定时器1时钟为Fosc,即1T
AUXR &= 0xfe;  //串口1选择定时器1为波特率发生器
TMOD &= 0x0f;  //清除定时器1模式位
TMOD |= 0x20;  //设定定时器1为8位自动重装方式
TL1 = 0xFA;  //设定定时初值
TH1 = 0xFA;  //设定定时器重装值
ET1 = 0;  //禁止定时器1中断
TR1 = 1;  //启动定时器1
}
//void UartInit(void)  //9600bps@11.0592MHz
//{
// EA = 1;
// ES = 1;
// PCON |= 0x80;  //使能波特率倍速位SMOD
//
// SCON = 0x50;  //8位数据,可变波特率
// AUXR |= 0x40;  //定时器1时钟为Fosc,即1T
// AUXR &= 0xFE;  //串口1选择定时器1为波特率发生器
// TMOD &= 0x0F;  //设定定时器1为16位自动重装方式
//  TMOD |= 0x20;  //设定定时器1为8位自动重装方式
// TL1 = 0xE0;  //设定定时初值
//TH1 = 0xFE;  //设定定时初值
//ET1 = 0;  //禁止定时器1中断
//TR1 = 1;  //启动定时器1
//}
void UART_R (void) interrupt 4  using 1

  unsigned char UART_data;
  RI = 0;
  UART_data = SBUF;
}
void UART_T (unsigned char UART_data)

  SBUF = UART_data;
  while(TI == 0);
  TI = 0;
}
void UART_TC (unsigned char *str)
{
  while(*str != '\0')
{
  UART_T(*str);
   *str++;
  }
*str = 0;

}


/******************************************************************
函数名:主函数
调  用:无
参  数:无
返回值:无
结  果:程序开始处,无限循环
备  注:
******************************************************************/
void main (void)
{
uchar i;
P1M0 = 0x60; //P1.0/P1.1:0000 0011(高阻)//注意:更改ADC通道时须同时将对应的IO接口修改为高阻输入。
P1M1 = 0x00; //P1.0/P1.1:0000 0000
UART_init();
while(1)
{
UART_TC("-");
for(i=0;i<8;i++)
{
M=Read(i);
UART_T(M);
delay(1);
}

delay(1);
}

上面为单片机部分的代码  都是改编的 因为都是电脑处理 所以就干脆把8位AD的结果全输出了, 剩下就是电脑那边来处理了
