改造了一个变压器+3R33的可调电源

 昨天在箱子里面翻 看到了一个闲置变压器好像是ISDN适配器上的变压器 测了一下 大概输出15-18V左右 交流电

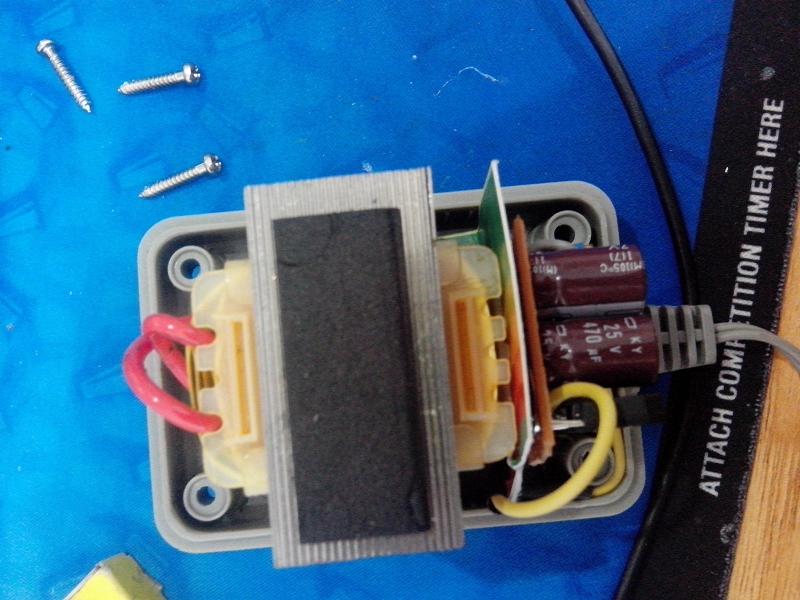

打开一看 , 体积挺大的 , 也挺重的  内部改造空间也挺大
手中闲置的3R33挺多的  顺便做成可调了
改造过程没有拍照 直接上成品了

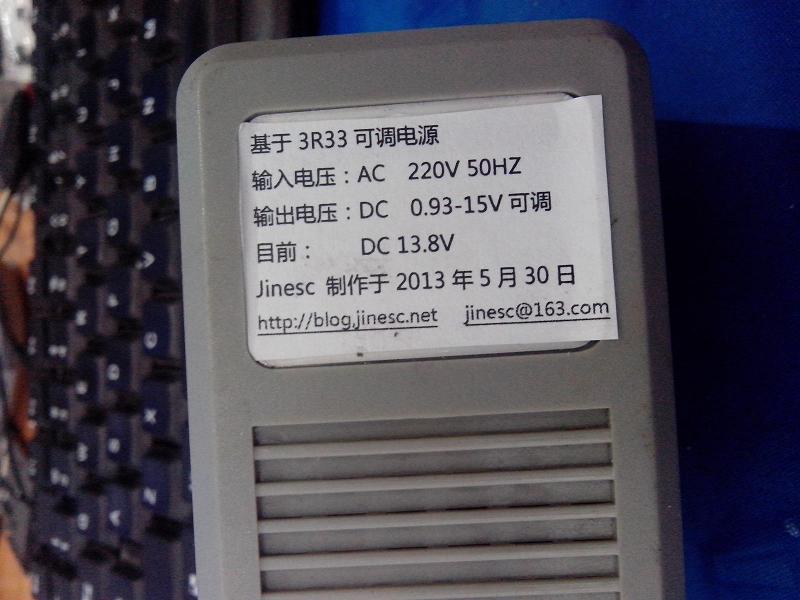

可调范围0.93-11V

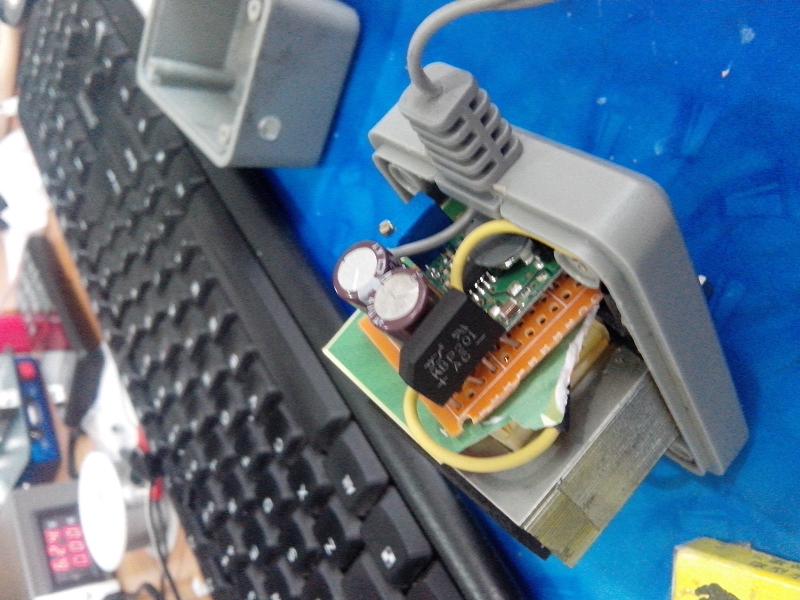

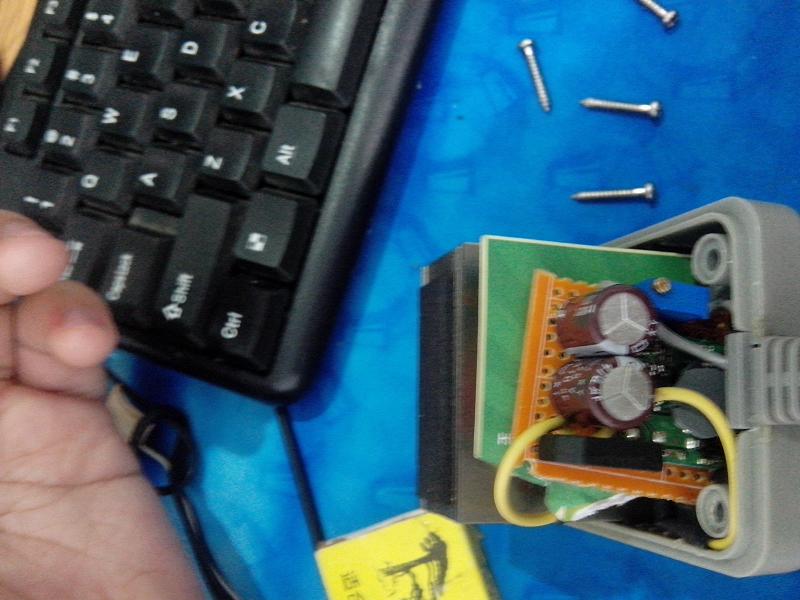

采用硅桥+3R33标准降压电路



预留电压调节位置

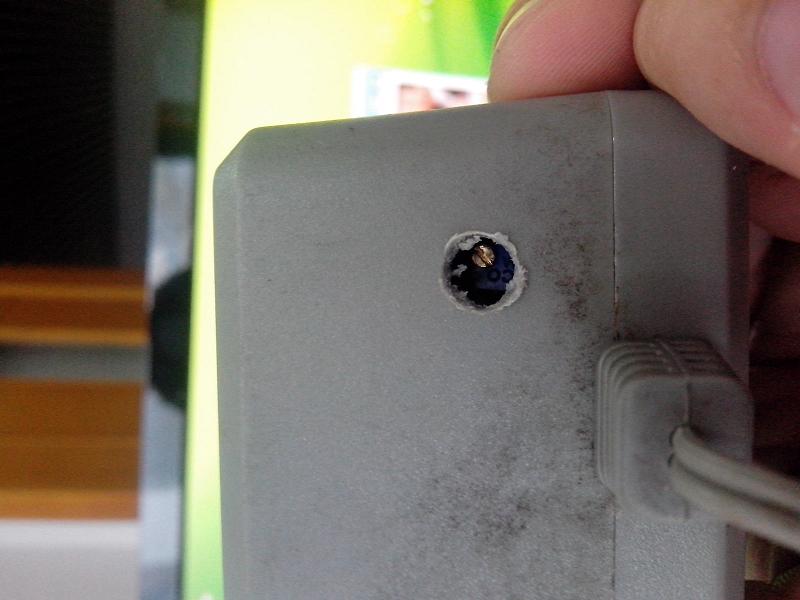

开了个菊花口 露出了可调电位器的位置
实际调节范围为0.93-11V左右了 需要调节的话捅菊花即可
