9.9包邮的投射灯改成充电便携锂电池灯

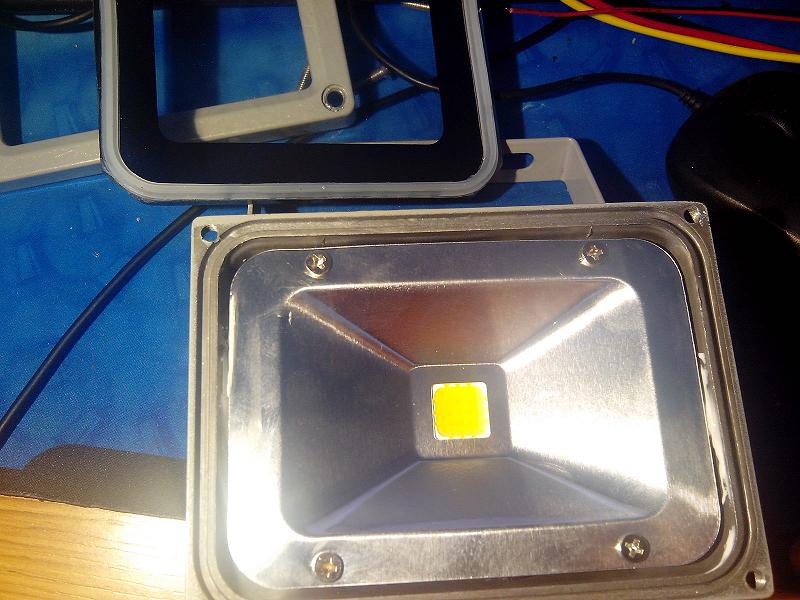

这次充分利用了这个外壳, 改造的, 尽可能的不增加体积
当然由于手艺问题 这个灯改造后失去了防水功能 当然 如果适当的对打孔部分进行密封 应该也可以的
先说一下原理了,
拆除了内置的恒流源
4节德赛电池 2并2串 组成8.4V电池 利用升压板将8.4V升到25-35V左右

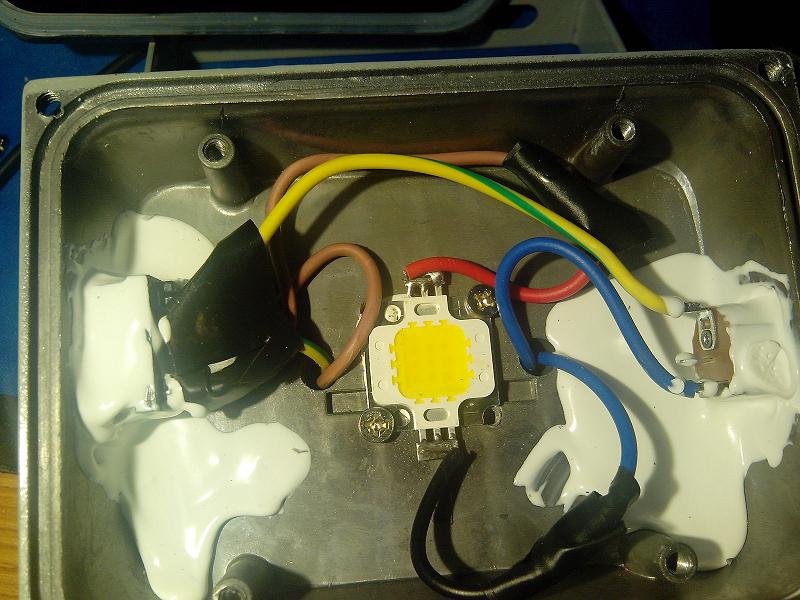

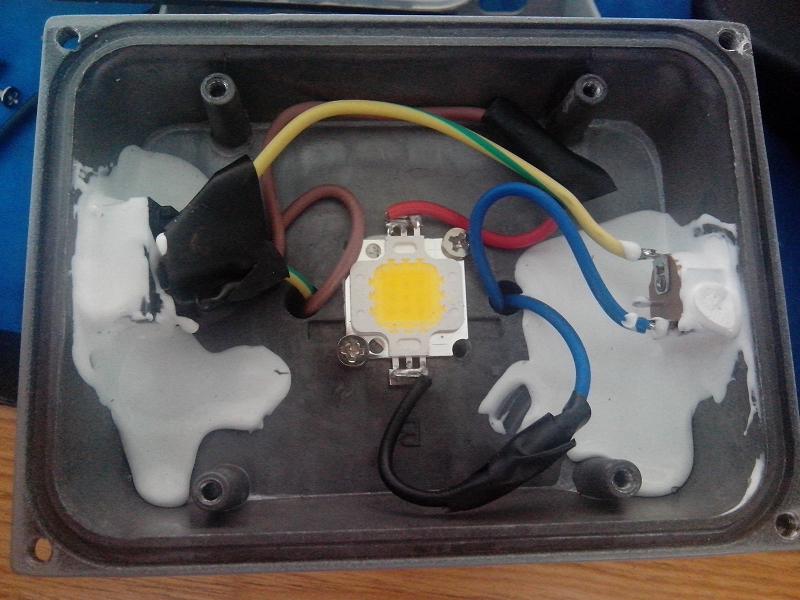

将电池盒升压电路放在原来放恒流源的空间, 基本塞满 没地方放开关盒充电插座了

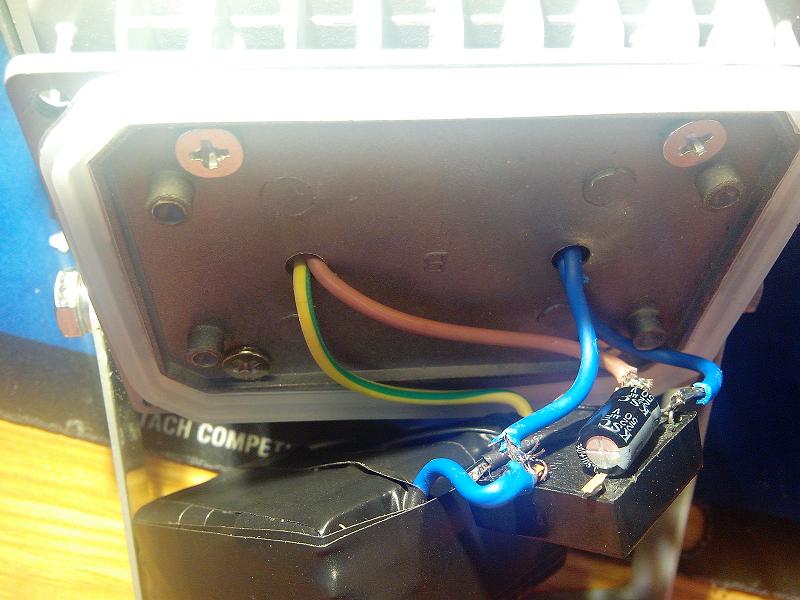

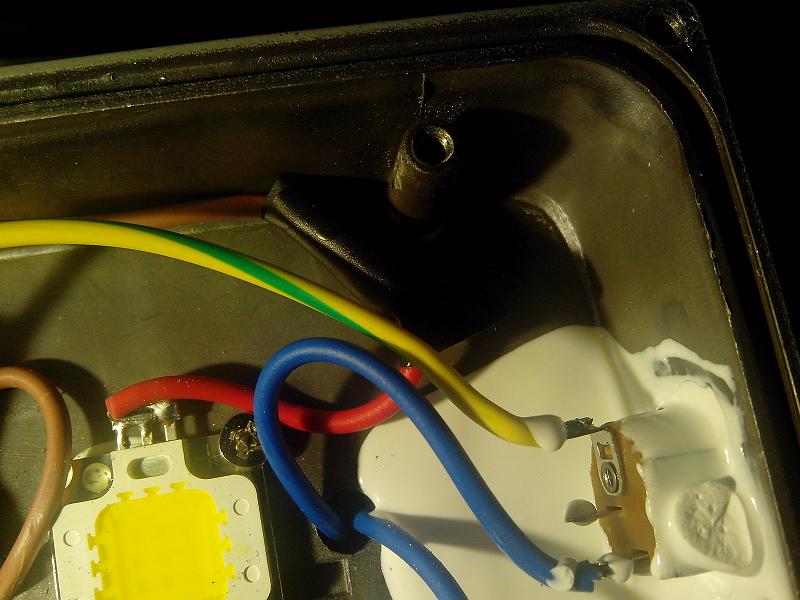

没办法,将灯头上开了2个小口 放电源开关盒充电插座(该处铁薄可用小电钻打孔再用尖嘴钳慢慢修正 加工很方便 )
因本人有一个8.4V的充电器所以没有再搭建充电电路了,(本来有个9V充8.4V 外加锂电池保护板的, 结果是 太大了 没法内置到灯头里 )
升压板用的是现成的板子,应该也可以用3R33 diy  没有试

经过测试 LED的通过电流约200-300ma 应该不至于烧坏LED
电池7.5V左右 通过电流约1.5A , 效率不算高,
也考虑过 用3.7v升压上去,   估计效率更低了
目前没有考虑用恒流源 因为这个灯也不打算长时间开的, (呵呵 估计也最多开2小时就没电了)

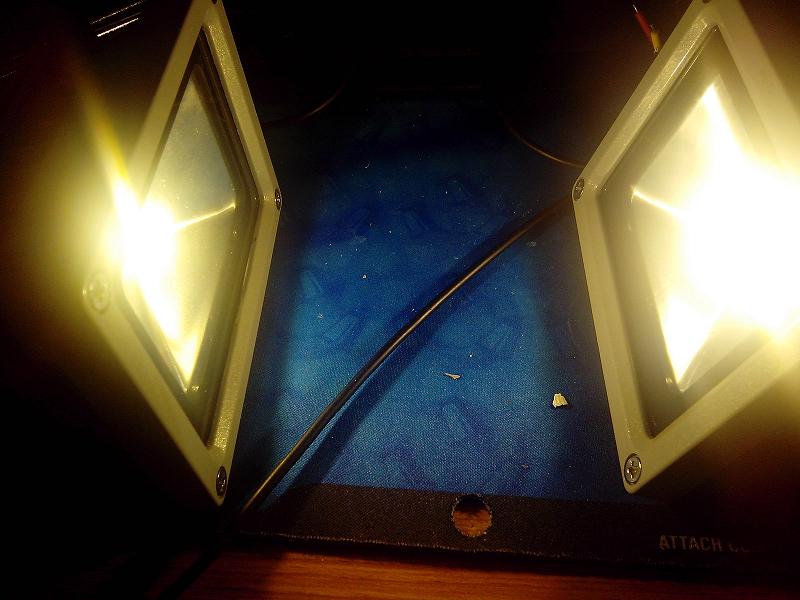

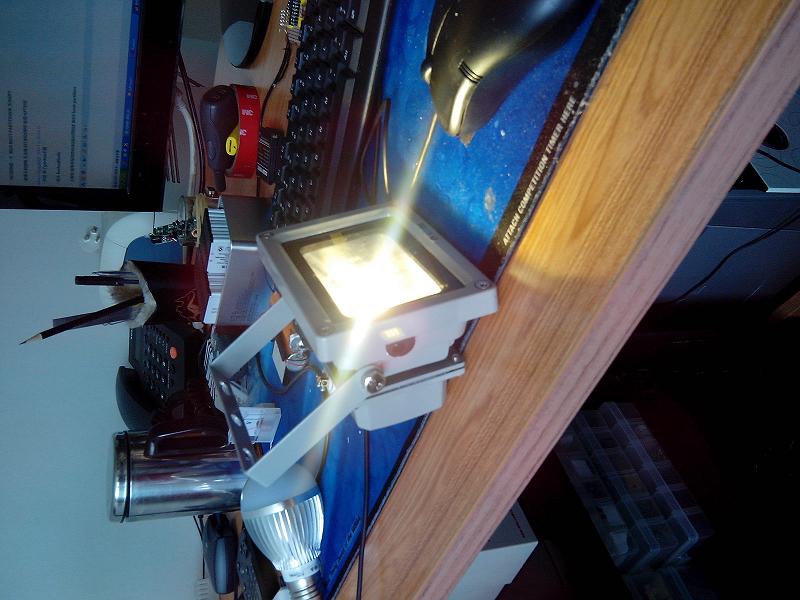

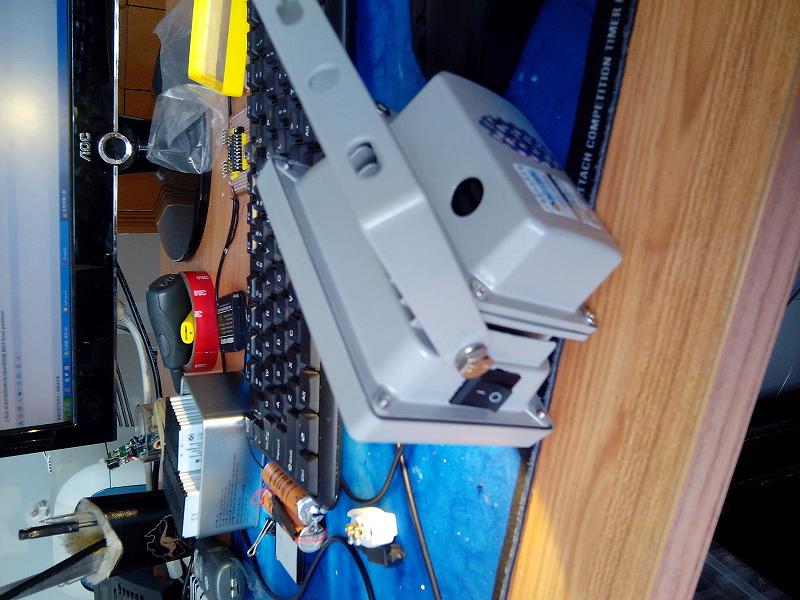

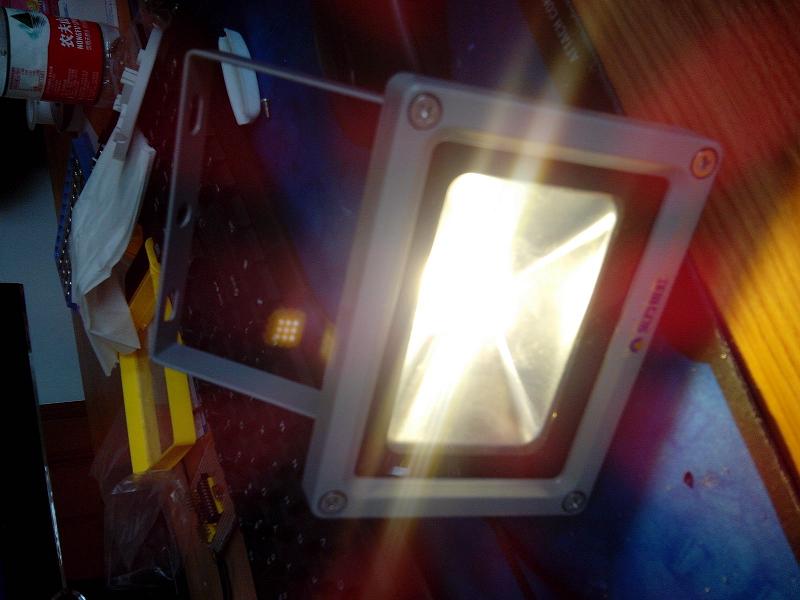

这个灯的改造过程没有拍照, 就直接上成品灯吧
手机拍照效果一般

















做过测试
这个用成品升压 电流大概200ma左右 4节电池可以用3小时以上
另一个 用3R33做的升压到26.2V 亮度稍微暗一点 电流120-150ma 同样4节电池 估计可以点亮5-6小时
上述均为连续开机的, 这样的工作时间 做做摄影灯 什么的应该没有问题了

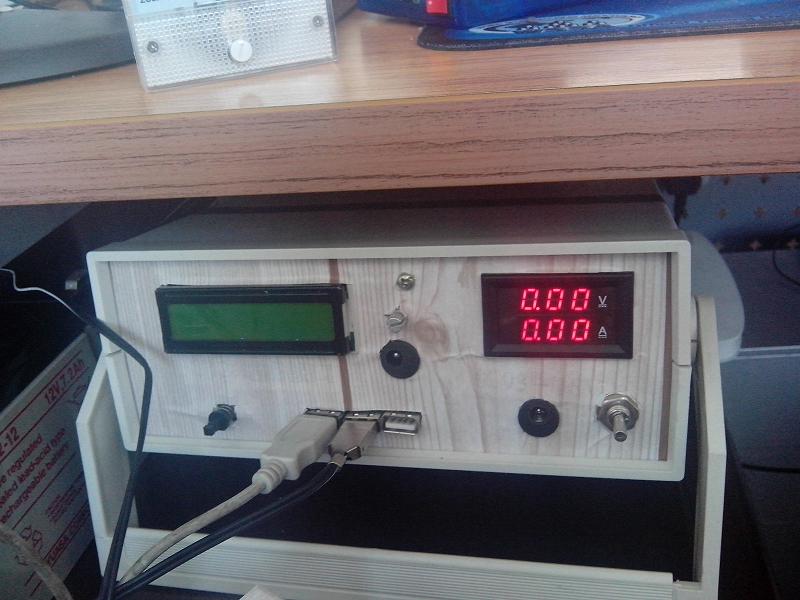

自制的可调电源和白光电烙铁

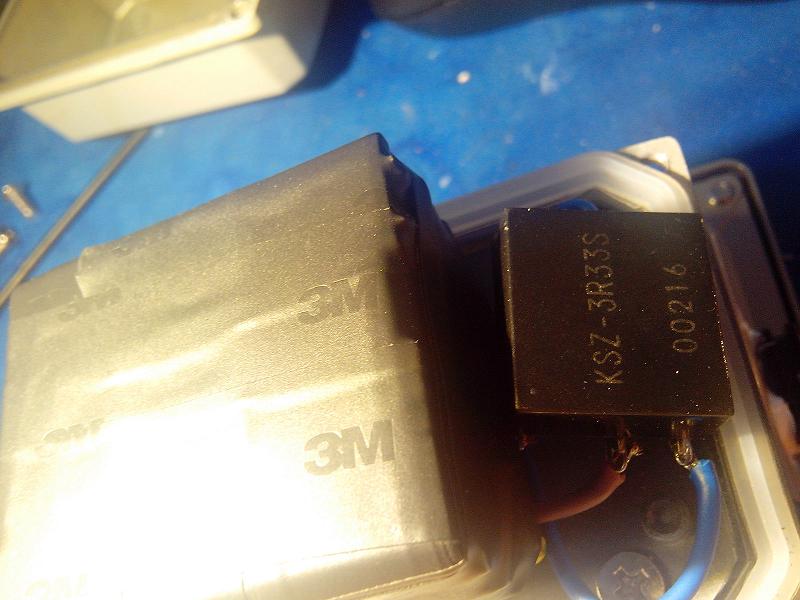

电池盒3R33搭棚的升压电路
