[zt]DIY自制太阳能动力晒太阳蚊子机器人

摘要:

这是一个比较特殊的机器人,首先其控制电路比上一个项目稍微复杂了一点,是以电子元器件组成的;其次这个机器人不再以传统电池作为电源,而是采用了绿色环保的太阳能作为能源;另外,这个项目的动力驱动方式比较特别——以震动的方式进行挪动位移。

本项目主要面向对电子电路有点陌生的初学者,能够让大家初步掌握以电子元器件为基础的电子制作,了解基础的电子知识,理解简单的电路原理,同时掌握基本的电路焊接技巧。如果是对此已经非常熟悉的朋友,可以跳过本章节。

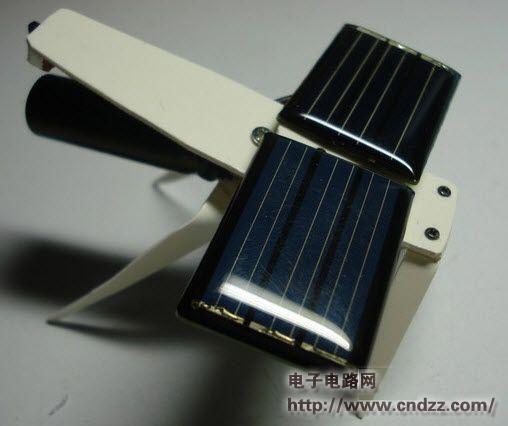

这是一个的以太阳能为能源的特殊移动机器人,即以太阳能电池为电源,以偏心摆锤马达的震动效果作为挪动的动力。

基本原理

本项目的太阳能机器人采用太阳能电池作为电源,依靠带偏心摆锤的震动马达发出的震动波进行移动。

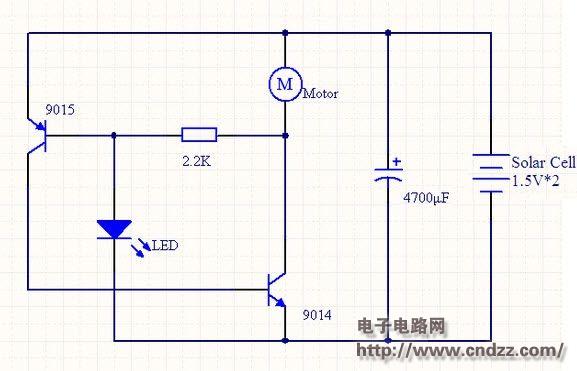

电路原理

本项目的电路比起上一个项目的简单电学电路来说复杂了一些,除了特殊的太阳能电池、震动马达之外,还有几个包括电阻、电容、二极管、三级管等在内的电子元件

电路符号

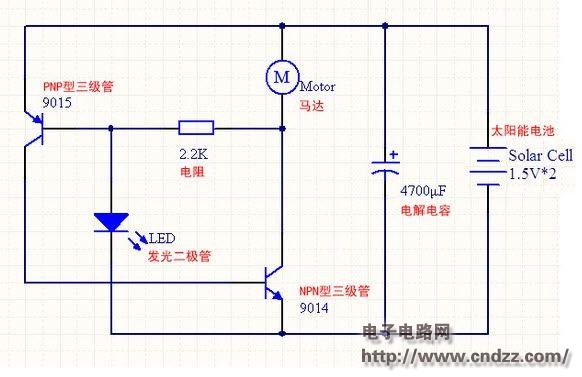

我们先要会看电路图,下图把各个符号所对应的电子元件都做了注明。

此外,除了了解每种符号对应的代表什么电子元件之外,我们也要懂得基本电路连接的表达方式。特别是对于交叉线的表示方式:

a)下图左边的一组交叉线,中间有一个圆点,代表横、竖两条线路是互相连接的;

b)下图右边的两组交叉线,一组中间是没有圆点,另一组有一个圆弧(似乎像跨过去一样),两组都是代表一样的意思——即横、竖条线路是互相不连接的。

太阳能动力晒太阳蚊子机器人的演示视频见:http://www.cndzz.com/video/cate05/4130.htm

太阳能旋转光能风车机器人的DIY见:http://www.cndzz.com/diagram/3979_3981/101776.html
