轴承检验系统 电子秤 和 摄像头

本系统应公司下属工厂的要求自行开发 软件均已正常运行 ,
不过由于全部硬件均为自行手工焊接 可靠性较差 现在已经停止使用了 。
这个也算第一次接触单片机系统 做的一个试验品吧。

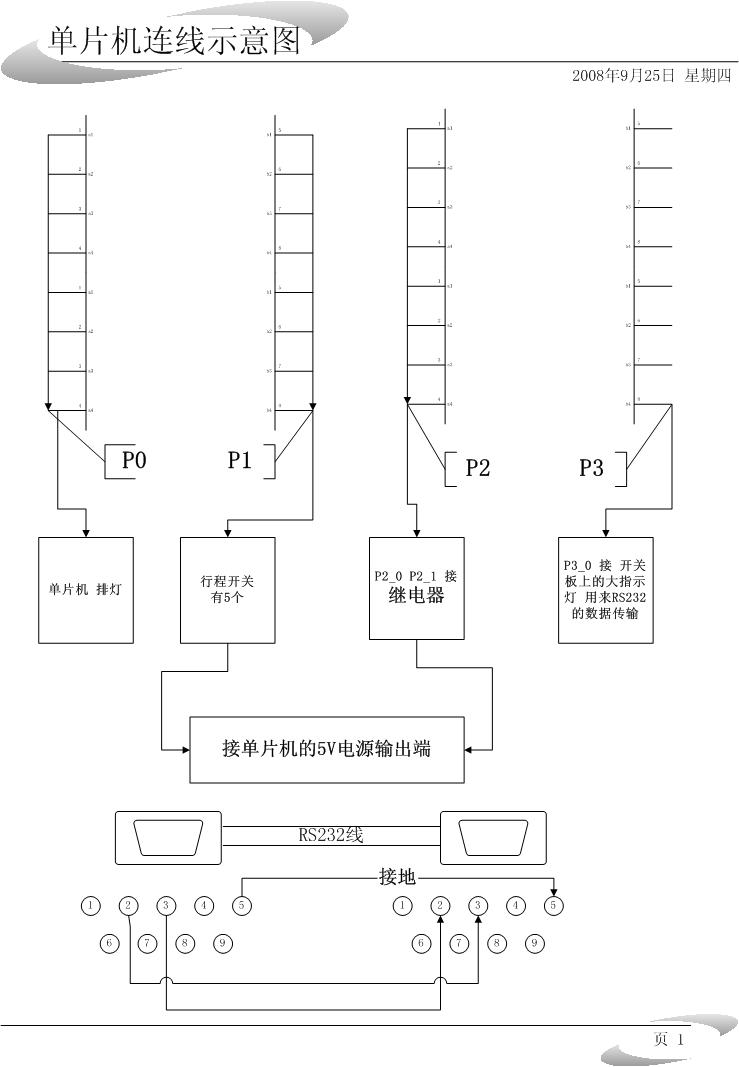

主要是 通过串口传送数据 以及 单片机控制继电器的

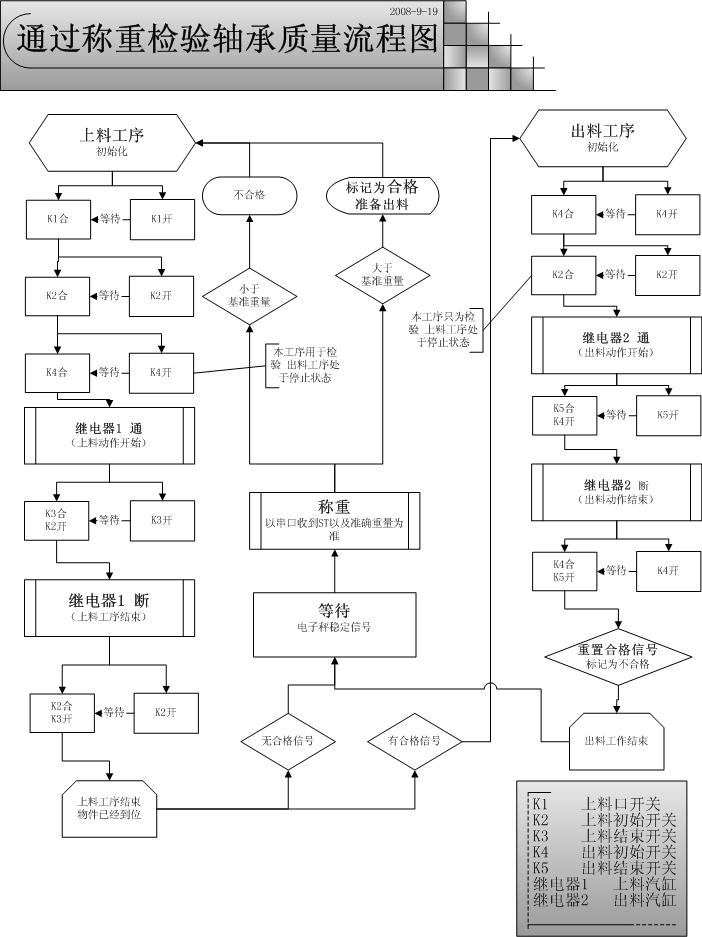

电子称系统原理: 以一个基准轴承的标记为0重量 凡是比它轻的判为不合格 采用一个有串口输出的电子称 通过51单片机接收电子称传来的数据 通过继电器 控制气缸的推进 使用接近开关来返回物品的位置

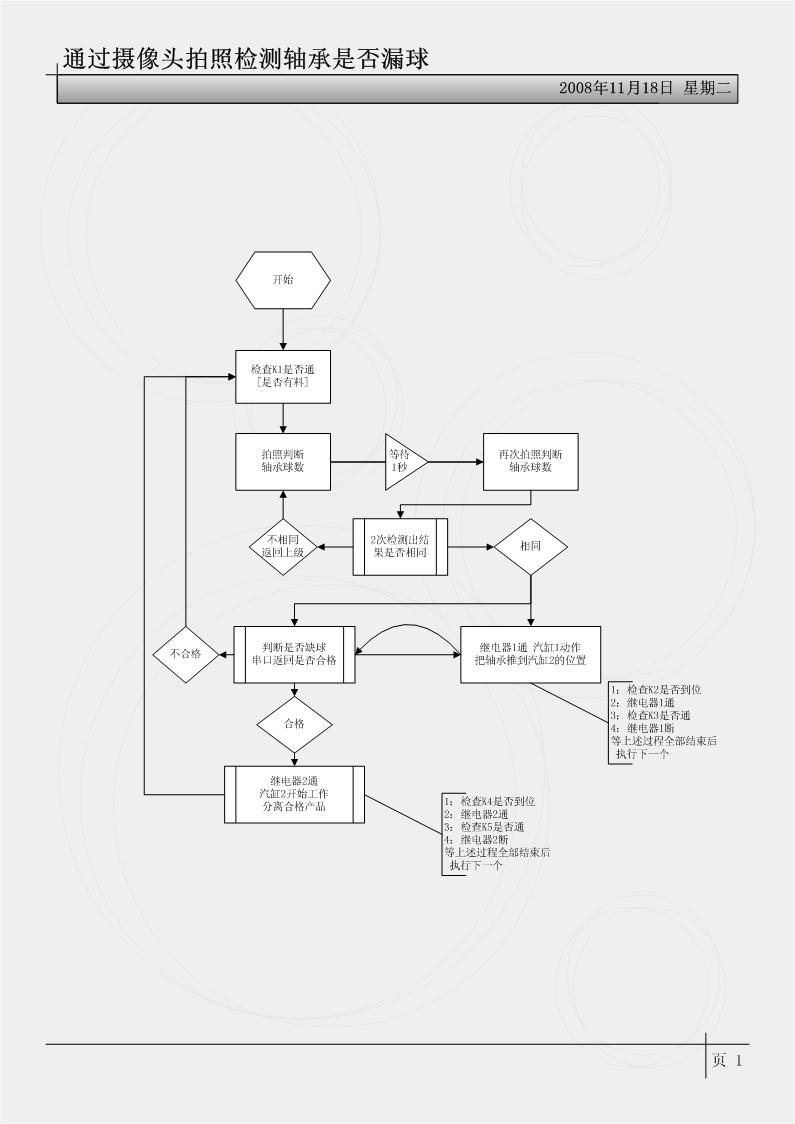

摄像头系统是通过拍照 来检查轴承是否漏球 这个系统涉及到 单片机和计算机之间的通信 可靠性一般 不过准确率挺高的
