简单易制的自动充电器

用6V免维护电瓶供电的应急手提灯在农村应用非常广泛,其配用的充电器是一个变压器降压、单二极管半波整流装置,充电时间很难掌握。由于电池亏电或过充电往往会造成电池寿命缩短,为了有效延长电池寿命。设计制作了一个简易自动充电装置。
  工作原理

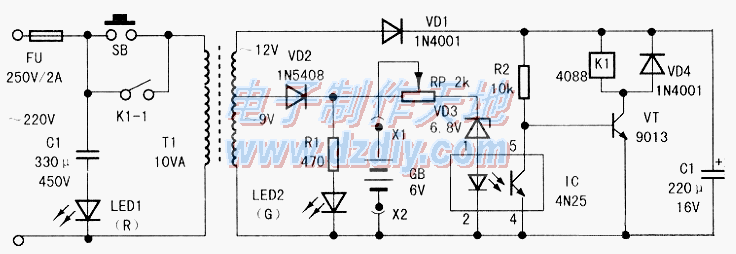

  电路如下图所示。GB为待充电电瓶,平时只要不再使用,就将充电器插头X1、X2插入手提灯的充电插孔内。按一下启动按钮SB,220V交流市电经保险FU、SB加在电源变压器T1初级。其次级输出两路交流电压:交流12V经VD1半波整流、C2平滑滤波,使VT导通,继电器K1吸合,K1-1闭合。此时松手使SB断开后。充电器仍然工作。图中,R2是VT的偏置电阻;C1是降压电容,LED1(红)为市电电源指示管;启动完成后,交流9V电压经VD2整流为电瓶GB充电。LED2(绿)为充电指示管。随着充电过程的进行,电瓶两端电压不断上升,当升至极限电压值(约7.5V)时,稳压管VD3反向击穿导通,光耦合器4N25(①、②脚内发光二极管发光,④、⑤脚内光电管受光后随之导通,VT基极被下拉(约0V)而失去正偏压,所以VT截止,K1释放使K1—1断开,充电器停止充电,充电指示管LED2熄灭。
简单易制的自动充电器电路图Simple battery charger
  元件选用与制作
  T1可使用10VA左右,次级有9V和12V输出的电源变压器,若使用原配变压器(次级输出9V)时,继电器K1工作电压也应选9V。继电器选用4088、4089、JRX一13F等12V继电器。VT使用9013、9014、8050等小功率晶体管,要求穿透电流要小,开关特性好,B=100~150。光耦合器IC可用4N23、4N25、4N33等型号。C1的耐压不得小于450V,容量取220nF~470nF,容量越大,LED1越亮。调试时,先断开VD2,在×1、X2两端加7.5V直流电压。从大到小调电位器RP,使4N25(⑤脚电位突然下降(K1释放)即可。
