JHOME智能家居系统的 改进之一

前几天搭建了一个智能家居管理系统的雏形, 今天做了一点改动

先把路由器的12V直流电源引出来  给外部设备供电



在外壳上钻了个空 装了一个插座

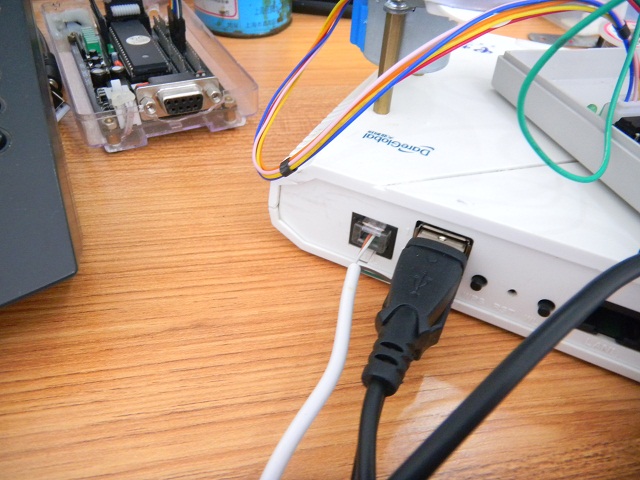

DB120原为ADSL猫 +路由器 刷机后 猫没用了  那个电话接口没用了  呵呵 , 改装成TTL接口了



做了个电话线头子 当TTL接口  为了好看一点

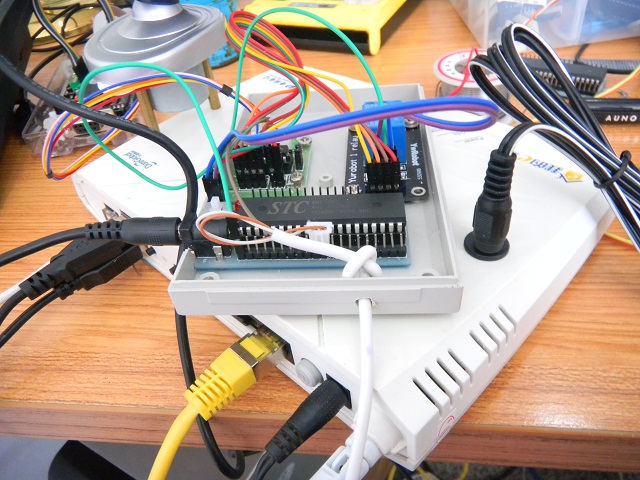

做了二个接头 接在单片机上  可以看到 我给单片机加了个继电器模块

通电试试效果 呵呵

LED板式以前焊的  当时用18V的变压器 为了改成12v可以点亮 就将后面2排LED给短路了  主要是给摄像头做补光灯用 用继电器开控制电源的开关

没有通电的样子  用网页控制起来很方便
