mc34063升压电路

2013-04-18 11:14:08  阅读 7911 次 评论 0 条



MC34063升压电路：从5V升到12V

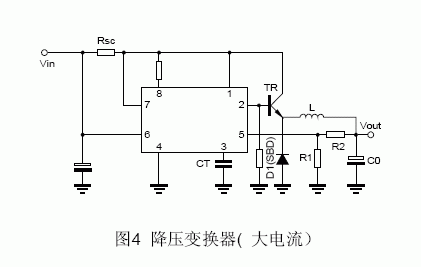

图四：MC34063大电流降压变换器电路

     MC34063大电流降压变换器电路

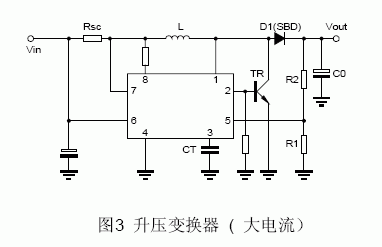

图三：MC34063大电流升压变换器电路
   MC34063大电流升压变换器电路

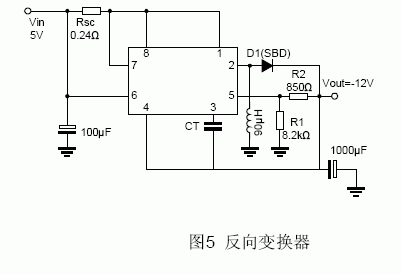

图五：MC34063反向变换器电路
   MC34063反向变换器电路

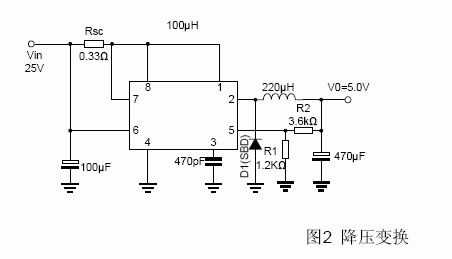

图二：MC34063降压变换器电路
          MC34063降压变换器电路

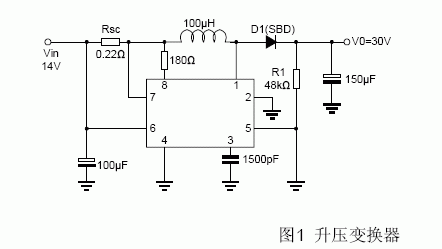

图一：MC34063升压变换器电路
  MC34063升压变换器电路
